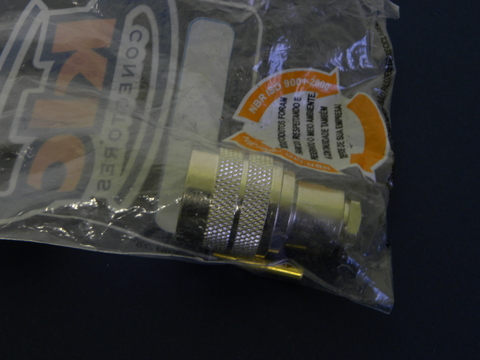

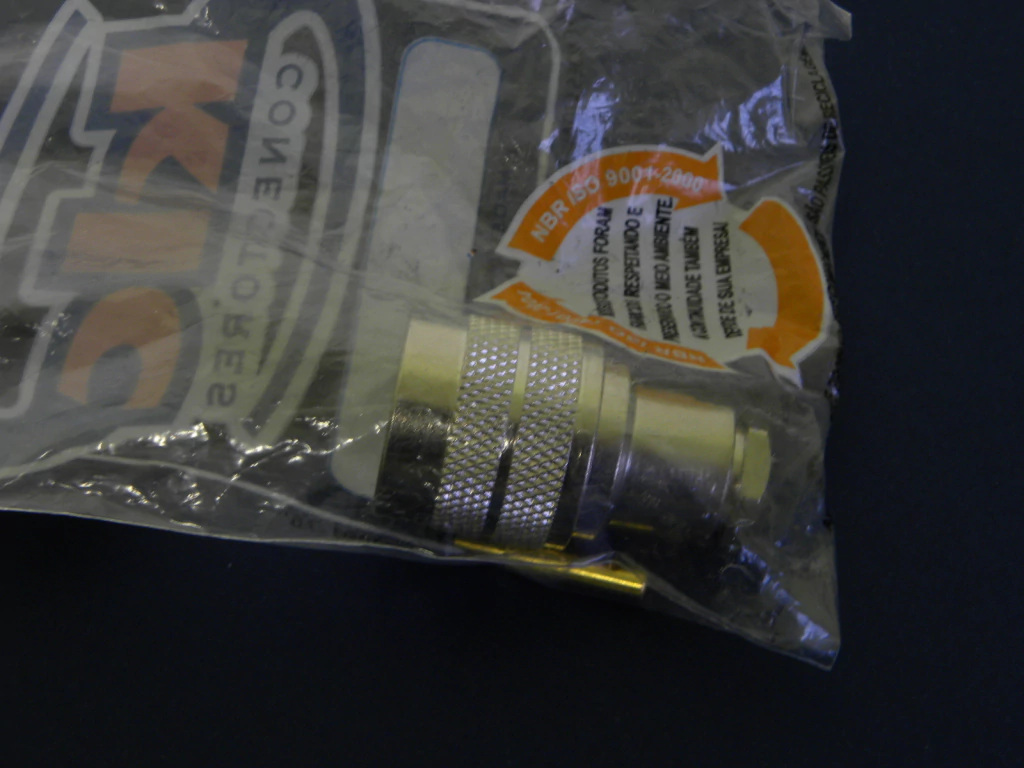

Conector TNC macho reto

R$ 7,00
R$ 7,00
R$ 7,00

Os conectores da Série TNC têm impedância de 50 Ω e são fabricados de acordo com as Normas IEC 169-17 e MIL-C 39012.

São utilizados em antenas, telefonia celular, telecomunicações, estações de base, instrumentação e em radares.

Características Técnicas:

Impedância: 50 Ω

Freqüência de operação: 0 – 11 GHz

Tensão máxima de operação: 500 Volts

Tensão máxima de teste: 1500 Volts rms

VSWR:

- conector reto: ≤ 1,3 até 4 GHz

- conector angular: ≤ 1,35 até 4 GHz

Perda de retorno:

- conector reto: 18 dB até 4 GHz

- conector angular: 17 dB até 4 GHz

Perda de inserção: 0,2 dB até 4 GHz

Resistência de contato:

- contato central: ≤ 1,5 mΩ

- ccontato externo: ≤ 0,5 mΩ

Resistência de isolação: ≥ 5GΩ min

Resistência de isolação após conexão: ≥ 200MΩ min

Temperatura de operação: -65ºC a 155ºC

Fabricante: KLC
